ＰＭＳ （ＰＭＳＤ）
拡散半導体式圧力伝送器 （ＬＣＤ表示付型）
Strain-gauge type PRESSURE TRANSMITTER Terminal box Model (LCD DISPLAY Model)
|

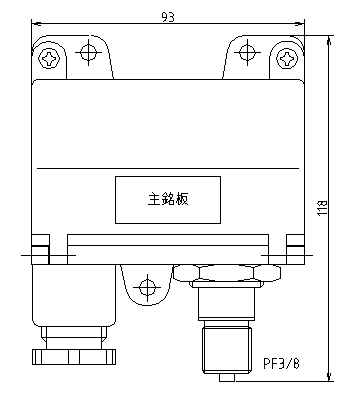

単位（mm） |
(The photograph is PMS)
ＰＭＳＤの場合，銘板位置にＬＣＤが配置されます。
LCD is arranged at the signature board position for PMSD
|
仕 様 SPECIFICATION |
|
型式 Type |
ＰＭＳ （ＰＭＳＤ） （２線式） (2 Line wiring system) |
|
電源 Power supply |
ＤＣ．２４Ｖ ±10％ |
|
圧力レンジ Pressure range |
0〜5kPa − 0〜300kPa ±2.5kPa − ±100kPa 連成 compound pressure -100kPa〜0 − -100kPa〜200kPa |
|
圧力媒体 Pressure medium |
非腐蝕性気体 又は 絶縁 ・ 潤滑オイル Uncorrosiveness gas or Insulation ・ Lubrication oil |
|
出力 Out-put signal |
ＤＣ．４〜２０ｍＡ |
|
許容負荷抵抗 Load resistance |
ＰＭＳ ＭＡＸ．550Ω （at DC.24V) ＰＭＳＤ ＭＡＸ．500Ω （at DC.24V) |
|
精度 Accuracy |
直 線 性 ±0.5％ (F.S.) Liniarity 温度 ドリフト ±0.05％／℃ Temp.drift |
|
過大圧 Maximum pressure |
定格圧力の150％ 150% of rated range |
|
外囲器構造 Structure |
防滴構造 Drip proof |
|
外部接続 Connection |
端子接続，電線貫通金物 15c Terminal connection , Cable gland 15c |
|
使用温度・湿度 Operating Temp.&Hum. |
-10〜60℃・95％R.H.以下（結露不可） （at PMS） |
|
受圧材質 Material |
受 圧 部 ： ＳＵＳ304 センサ部 ： シリコン Port material : SUS304 Sensor material : Silicon |
|
接続部 Pressure connection |
G3/8 |
|
重量 Weight |
580g |
|
表示 （ＰＭＳＤ） Indication |
液晶表示器 LCD DISPLAY 0〜5.00kPa − 0〜300kPa ±2.50kPa − ±100kPa 連成 compound -100kPa〜0 − -100kPa〜200kPa |
| CAT NO.W-PMS/PMSD-A-02MA |
| 改良のため予告なく変更する場合がありますのであらかじめご了承下さい。 |
|
|
|
